Sensores de temperatura industriales

Sensor de temperatura de seguridad intrínseca - iTHERM ModuLine TM131

Simple products
Easy to select, install and operate

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos estándar
Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos de alta gama
Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

¿Qué es FLEX?

Productos especializados
Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

¿Qué es FLEX?

Gamas FLEX	Excelencia técnica	Simplicidad
F L E X Gama Fundamental Satisfaga sus necesidades básicas de medición	Excelencia técnica	Simplicidad
F L E X Gama Lean Maneje los principales procesos fácilmente	Excelencia técnica	Simplicidad
F L E X Gama Extended Optimice sus procesos con tecnologías innovadoras	Excelencia técnica	Simplicidad
F L E X Gama Xpert Domine las aplicaciones más exigentes	Excelencia técnica	Simplicidad Variable

Más información acerca de las gamas FLEX

Comparar

iTHERM ModuLine TM131 Termómetro modular industrial

Termómetro RTD/TC métrico con vaina soldada para una amplia gama de aplicaciones industriales

Precisión Clase AA conforme a IEC 60751
Clase A conforme a IEC 60751
Clase B conforme a IEC 60751
Clase especial o estándar conforme a ASTM E230
Clase 1 o 2 conforme a IEC 60584-2

Tiempo de respuesta el mejor tiempo de respuesta con termopozo t90 que comienza por debajo de los 10 s
según la configuración

Máx. presión de proceso (estática) según la configuración hasta 100 bar

Rango de temperatura de operación PT100 TF StrongSens:
–50 °C … 500 °C
(–58 °F … 932 °F)
PT100 QuickSensTF:
–50 °C … 200 °C
(–58 °F … 392 °F)
PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
PT100 TF:
–50 °C … 400 °C
(–58 °F … 752 °F)
Termopar:
Tipo K hasta 1.100 °C (2012 °F)
Tipo J hasta 800 °C (1472 °F)
Tipo N hasta 1.100 °C (2.012 °F)

Máx. longitud de inmersión bajo demanda hasta 4.500,0 mm (177")

Ilustración de una termorresistencia TH13

Comparar

TH13 Sensor de temperatura RTD modular, estilo americano

La mejor tecnología de medición de temperatura de su clase para aplicaciones generales

Precisión clase AA según IEC 60751
clase A según IEC 60751
clase B según IEC 60751

Tiempo de respuesta según la configuración

Máx. presión de proceso (estática) a 20 °C: 100 bar (1.450 psi)
según la configuración

Rango de temperatura de operación PT100 WW:
–200 °C … 600 °C
(–328 °F … 1.112 °F)
StrongSens:
–50 °C … 500 °C
(–58 °F … 932 °F)
PT100 TF:
–50 °C … 200 °C
(–58 °F … 392 °F)

Máx. longitud de inmersión bajo demanda hasta 24" (609 mm)
otros bajo petición

Sensor de temperatura antideflagrante iTHERM ModuLine TM111

Comparar

iTHERM ModuLine TM111 Termómetro modular industrial

Termómetro métrico RTD/TC de contacto directo para una amplia gama de aplicaciones industriales

Precisión Clase AA conforme a IEC 60751
Clase A conforme a IEC 60751
Clase B conforme a IEC 60751
Clase especial o estándar conforme a ASTM E230
Clase 1 o 2 conforme a IEC 60584-2

Tiempo de respuesta t90 desde <1,5 s QuickSens
en función de la configuración

Máx. presión de proceso (estática) según la configuración

Máx. longitud de inmersión bajo demanda hasta 4.500,0 mm (177")

Sonda de temperatura industrial modular TC o RTD

Comparar

iTHERM ModuLine TM151 Termómetro modular industrial

Termómetro RTD/TC métrico con termopozo de varilla para una amplia gama de aplicaciones industriales

Precisión Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Tiempo de respuesta depending on configuration

Máx. presión de proceso (estática) depending on the configuration up to 500 bar

Rango de temperatura de operación PT100 TF iTHERM StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 TF iTHERM QuickSens:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)
Typ J:
max. 800 °C
(max. 1.472 °F)
Typ N:
max. 1.100 °C
(max. 2.012 °F)

Máx. longitud de inmersión bajo demanda up to 1.500,0 mm (59,06'')

Ilustración de una termorresistencia TH14

Comparar

TH14 Sensor de temperatura RTD modular, para el mercado americano

La mejor tecnología de medición de temperatura de su clase para aplicaciones generales

Precisión clase AA según IEC 60751
clase A según IEC 60751
clase B según IEC 60751

Tiempo de respuesta según la configuración

Máx. presión de proceso (estática) a 20 °C: 500 bar (7.252 psi)
según la configuración

Máx. longitud de inmersión bajo demanda hasta 24" (609 mm)
otros bajo petición

Imagen de producto de sonda de temperatura TM101 con RTD o TC

Comparar

iTHERM ModuLine TM101 Termómetro modular industrial

Termómetro métrico fundamental RTD/TC de contacto directo para una amplia gama de aplicaciones industriales

Precisión Clase A conforme a IEC 60751
Clase B conforme a IEC 60751
Clase estándar conforme a ASTM E230
Clase 2 conforme a IEC 60584-2

Tiempo de respuesta t90 alrededor de 17 s
según la configuración

Máx. presión de proceso (estática) según la configuración

Rango de temperatura de operación PT100 TF básico:
–50 °C … 200 °C
(–58 °F … 392 °F)
Termopar:
Tipo K hasta 600 °C (1.112 °F)

Máx. longitud de inmersión bajo demanda hasta 1.000,0 mm (39")

Imagen de producto de la Sonda de temperatura con elemento de inserción RTD o TC TM121

Comparar

iTHERM ModuLine TM121 Termómetro modular industrial

Termómetro RTD/TC métrico fundamental con vaina soldada para una amplia gama de aplicaciones industriales

Precisión Clase A conforme a IEC 60751
Clase B conforme a IEC 60751
Clase estándar conforme a ASTM E230
Clase 2 conforme a IEC 60584-2

Tiempo de respuesta t90 alrededor de 100 s
según la configuración

Máx. presión de proceso (estática) según la configuración

Rango de temperatura de operación PT100 TF básico:
–50 °C … 200 °C
(–58 °F … 392 °F)
Termopar:
Tipo K hasta 600 °C (1.112 °F)

Máx. longitud de inmersión bajo demanda hasta 1.000,0 mm (39")

New

No disponible

Comparar

Sonda de temperatura modular iTHERM ModuLine TST434B industrial

No disponible

Sonda de temperatura RTD métrica para medir la temperatura ambiente en exteriores e interiores

Precisión class A acc. to IEC 60751
class B acc. to IEC 60751

Máx. presión de proceso (estática) at 20 °C: 1 bar (15 psi)

Rango de temperatura de operación PT 100:
-50 °C ...150 °C
(-58 °F ...302 °F)

Ilustración del sensor de tipo termopar TC65

Comparar

iTHERM ModuLine TC65 Termómetro modular industrial

Ver sucesores

Termómetro métrico TC de contacto directo para una amplia gama de aplicaciones industriales

Precisión clase 1 conforme a IEC 60584

Tiempo de respuesta en función de la configuración
t50 = 3 s
t90 = 7 s

Máx. presión de proceso (estática) a 20 °C: 80 bar (1.160 psi)

Rango de temperatura de operación Tipo K:
–40 °C … 1.100 °C
(–40 °F … 2012 °F)
Tipo J:
–200 °C … 750 °C
(–328 °F … 1.382 °F)

Máx. longitud de inmersión bajo demanda hasta 30.000,00 mm (1.181,10")

Ilustración de la sonda de temperatura Pt100 TH11 para el mercado americano

Comparar

TH11 Sensor de temperatura RTD modular, mercado americano

La mejor tecnología de medición de temperatura de su clase para aplicaciones generales

Precisión clase A según IEC 60751
clase B según IEC 60751

Tiempo de respuesta 63 % tr = 2,0 s

Máx. presión de proceso (estática) a 20 °C: 250 bar (3.626 psi)
según la configuración

Rango de temperatura de operación PT 100:
–200 °C … 600 °C
(–328 °F … 1.112 °F)

Máx. longitud de inmersión bajo demanda hasta 96" (2.439 mm)
otros bajo petición

Sondas de temperatura industriales

Nuestro buscador de productos le ayuda a encontrar los equipos de medición, software o componentes de sistema adecuados según sus características. La herramienta Applicator le conduce a una selección de producto según parámetros de la aplicación.

Ir al filtro de productos Ir a Applicator

Acerca de los termómetros industriales

Nuestra familia iTHERM ModuLine es la última generación de termómetros modulares para aplicaciones industriales. Con un número manejable de productos, podemos satisfacer casi cualquier proceso y requisito del cliente. Las tecnologías innovadoras aportan valores añadidos como la mejora de la eficiencia de los procesos o la seguridad de las instalaciones y los productos. Algunos ejemplos son la función Dual Seal y el iTHERM QuickNeck. Las certificaciones según normas internacionales completan la oferta.

Descripción del catálogo

Variedad de diseños de sensores - el mejor rendimiento de medición posible para cualquier aplicación
Termómetros con vaina - sustitución / recalibración fácil y segura
Termómetros sin vaina Contacto directo con el medio: tiempos de respuesta más rápidos y mayor precisión
Termómetros con o sin transmisor
Termómetros con o sin pantalla
Conexiones a proceso roscadas, por compresión o bridadas
Termopozos soldados o termopozos de barra

Portfolio description

Variedad de diseños de sensores - el mejor rendimiento de medición posible para cualquier aplicación
Termómetros con vaina - sustitución / recalibración fácil y segura
Termómetros sin vaina Contacto directo con el medio: tiempos de respuesta más rápidos y mayor precisión
Termómetros con o sin transmisor
Termómetros con o sin pantalla
Conexiones a proceso roscadas, por compresión o bridadas
Termopozos soldados o termopozos de barra

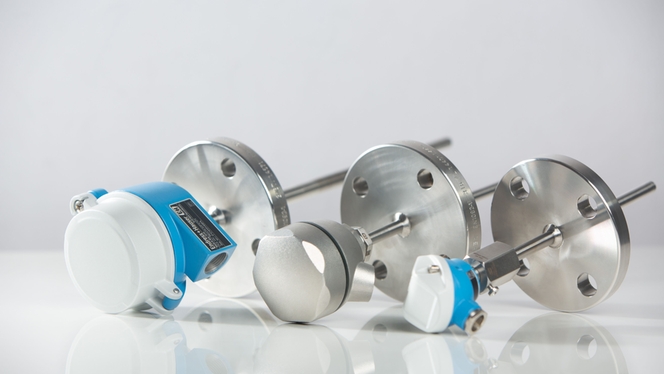

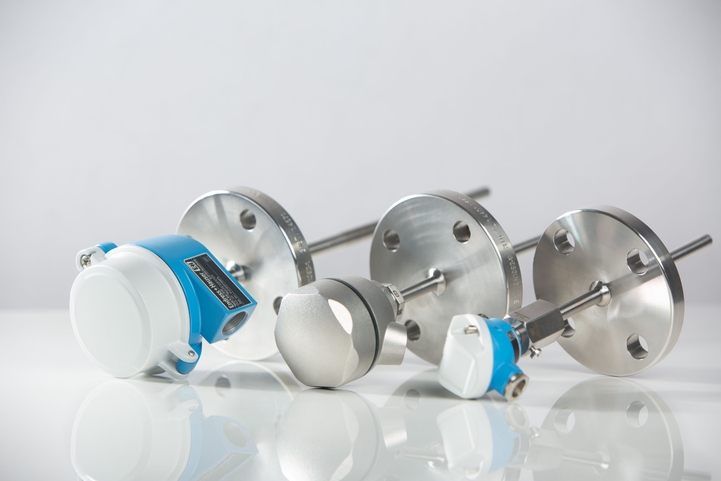

Termómetros industriales iTHERM ModuLine TM131 y TM121

iTHERM ModuLine: la elección correcta para cada aplicación industrial

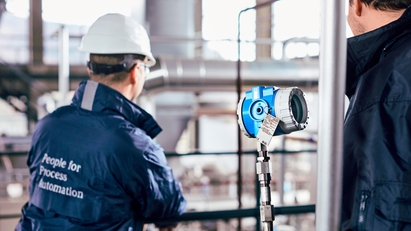

Conjuntos de temperatura para petróleo y gas, química, potencia y energía

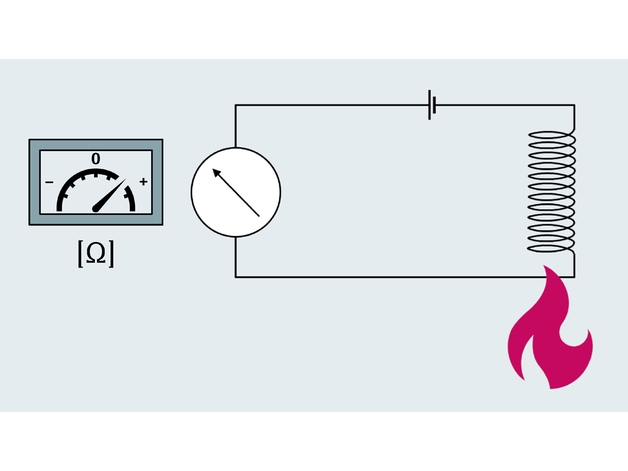

Principio de medición de los detectores de temperatura por resistencia

El sensor RTD varía su Resistencia eléctrica en función de la variación de la temperatura. Son aptos para la medición de temperaturas entre -200 °C y aprox. 600 °C y se caracterizan por su alta precisión de medición y estabilidad a largo plazo. Los tipos de RTD más utilizados son Pt100 o Pt1000. Como norma, los sensores RTD de Endress+Hauser cumplen la clase de precisión A de la norma IEC 60751.

En la automatización de procesos, se han afianzado dos principios de medición de temperatura como estándar:

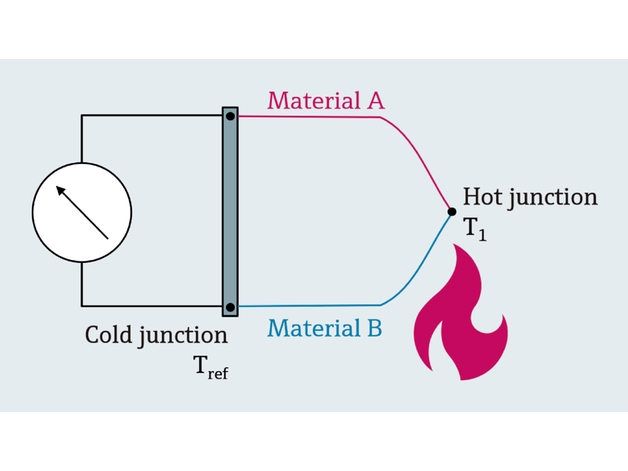

Principio de medición de los termopares

Un termopar es un componente formado por dos metales diferentes conectados entre sí por un extremo. Un potencial eléctrico (fuerza termoeléctrica) se causa debido al efecto Seebeck en el extremo abierto de la conexión siempre que la conexión y el extremo libre están a temperaturas diferentes. Con la ayuda de las tablas de referencia de termopares (véase IEC 60584), puede deducirse la temperatura en el punto de conexión (unión caliente).

Los termopares son aptos para medir temperaturas comprendidas entre 0 °C hasta +1800 °C. Destacan por un tiempo de respuesta corto y una gran resistencia a vibraciones.

Ventajas

Elevado nivel de exactitud en rangos de temperatura operativos
Certificados Ex: ATEX , IECEx, NEPSI, CSA (IS, NI)
iTHERM Quicksens: los tiempos de respuesta más cortos para un control de procesos óptimo
iTHERM StrongSens: una resistencia a vibraciones inmejorable (> 60 g) para la mayor seguridad de planta
Flexibilidad para la selección de productos gracias a su diseño modular
