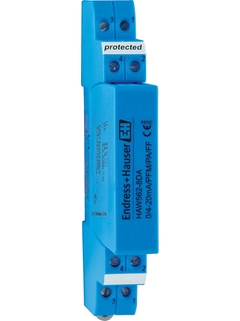

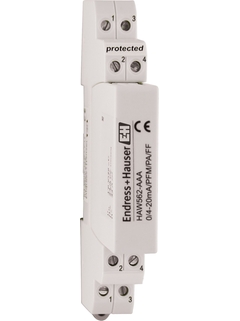

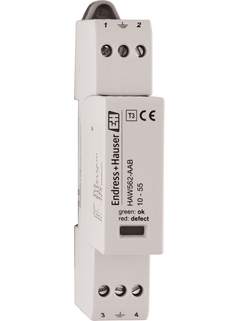

Dispositivos de protección contra sobretensiones HAW562
Dispositivo de protección contra sobretensiones para montaje en carril DIN en el armario de distribución para alimentación eléctrica y señales de comunicación opcional con homologación SIL y Ex
El dispositivo de protección contra sobretensiones HAW562 sirve para proteger los componentes electrónicos contra la destrucción por sobretensión. Garantiza que las sobretensiones que se producen en los cables de señal (por ejemplo, de 4 a 20 mA), en las líneas de comunicación (buses de campo) y en las líneas de alimentación se limiten de forma segura o se transmitan a tierra. La funcionalidad del transmisor o del componente electrónico a proteger no se ve afectada.
Los equipos de protección contra sobretensiones se utilizan para rebajar las corrientes residuales que producen los niveles superiores de protección contra descargas eléctricas (pararrayos) y asimismo limitar las fuentes de sobretensiones generadas o inducidas por el sistema mismo.
Las unidades HAW562 se utilizan principalmente en automatización de procesos y en tecnologías de la medición y la comunicación en los sectores químico, farmacéutico, tratamiento de aguas y aguas residuales y también en la industria alimentaria.
Ventajas
Inversión en protección de los equipos de medición de uso intensivo
Rendimiento de la planta incrementado, al estar el equipo de protección contra sobretensiones perfectamente integrado con los componentes electrónicos integrados en la automatización de procesos y con la tecnología de medición de procesos
Aplicación en zonas Ex con peligro de deflagración - opcionalmente disponible con certificados SIL2 para equipos intrínsecamente seguros
A prueba de vibraciones e impactos de acuerdo con la norma EN 60068-2
Puesta a tierra del apantallamiento directa e indirecta
Cómo el perfilado de temperatura aumenta la seguridad de la planta y la calidad del producto en depósitos a granel y silos para almacenamiento de alimentos.

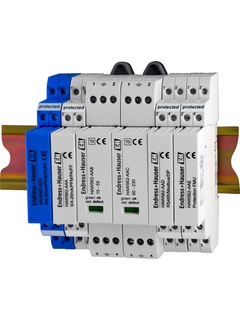

Protección contra sobretensiones para montaje en raíl DIN
Función
Los descargadores de sobretensiones se aplican para proteger los componentes electrónicos de una planta contra sobretensión! Debido a esta inversión se protegen los instrumentos de medición intensivos y se aumenta la disponibilidad de la planta.
Aplicación
Protección contra sobretensiones para la alimentación o cables de señal/comunicación
Betriebsanleitung HAW562-AAB/-AAC für Versorgungsleitungen
Operating instructions HAW562-AAB/-AAC for supply lines
Versión en inglés - 04/2014
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene
zum Schutz von Versorgungsleitungen 10-55 V / 90-230 V
HAW562-AAB/-AAC surge arrester for top hat rail mounting for the
protection of supply lines 10-55 V / 90-230 V
Betriebsanleitung HAW562-AAB/-AAC für Versorgungsleitungen
Operating instructions HAW562-AAB/-AAC for supply lines
Manual de instrucciones (BA)
Versión en inglés - 04/2014
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Versorgungsleitungen 10-55 V / 90-230 V HAW562-AAB/-AAC surge arrester for top hat rail mounting for the protection of supply lines 10-55 V / 90-230 V
Betriebsanleitung HAW562-AAA/-AAD/-8DA für Signalleitungen
Operating instructions HAW562-AAA/-AAD/-8DA for signal lines
Manual de instrucciones (BA)
Versión en inglés - 12/2010
New version available in English
HAW562-AAA/-AAD/-8DA Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Signalleitungen 0/4-20mA, PFM, PA, FF, RS485, Modbus, DP HAW562-AAA/-AAD/-8DA Surge arrester for top hat rail mounting for the protection of signal lines 0/4-20mA, PFM, PA, FF,RS485, Modbus, DP
Betriebsanleitung HAW562-AAE für Prosonic FM9x
Operating instructions HAW562-AAE for Prosonic FMU9x
Manual de instrucciones (BA)
Versión en inglés - 12/2010
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Prosonic FMU9x HAW562-AAB/-AAC surge arrester for top hat rail mounting for the protection of FMU9x
Dispositivo de protección contra sobretensiones para instalación en campo dispositivo para alimentación eléctrica y señales de comunicación opcional con homologación SIL y Ex
Active barrier, 1 channel for 4 to 20 mA, HART® transparent with 24 to 230 V AC/DC as well as active/passive input and output, optionally with SIL and Ex
Indicador de proceso de 4 hilos con unidad de control como dispositivo de carril DIN con hasta dos entradas de sensor universales y homologación SIL opcional.
LCD de 17 mm (0.67") 5 dígitos Gráfico de barra de 7 segmentos Indicador de texto simple para unidad/etiqueta (TAG) Posibilidad de activar la retroiluminación
Indicador de proceso de 4 hilos con unidad de control de bomba para montaje en panel frontal con una entrada de sensor universal y hasta 8 salidas de relé
Dispositivo de protección contra sobretensiones para instalación en campo dispositivo para alimentación eléctrica y señales de comunicación opcional con homologación SIL y Ex
Active barrier, 1 channel for 4 to 20 mA, HART® transparent with 24 to 230 V AC/DC as well as active/passive input and output, optionally with SIL and Ex
Indicador de proceso de 4 hilos con unidad de control como dispositivo de carril DIN con hasta dos entradas de sensor universales y homologación SIL opcional.
LCD de 17 mm (0.67") 5 dígitos Gráfico de barra de 7 segmentos Indicador de texto simple para unidad/etiqueta (TAG) Posibilidad de activar la retroiluminación
Indicador de proceso de 4 hilos con unidad de control de bomba para montaje en panel frontal con una entrada de sensor universal y hasta 8 salidas de relé
Dispositivo de protección contra sobretensiones para instalación en campo dispositivo para alimentación eléctrica y señales de comunicación opcional con homologación SIL y Ex
Active barrier, 1 channel for 4 to 20 mA, HART® transparent with 24 to 230 V AC/DC as well as active/passive input and output, optionally with SIL and Ex
